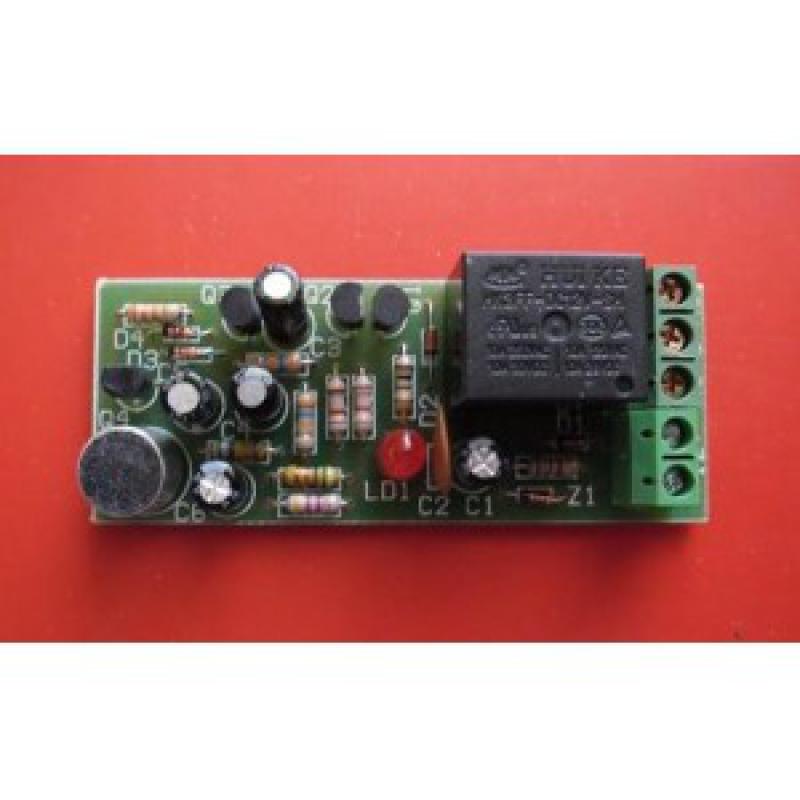

Akü şarj kesici. düşük yüksek voltaj kesici şalteri.

Devre Özellikleri:
Kurşun-Asit veya Jel Tipi akü aşırı şarj kesici
Düşük / Yüksek Voltaj Şalteri
Çıkış: Röle çıkışlı. Kontak: 7A / 240VAC
Besleme: 12VDC, 50mA (röle konumuna bağlı)
Koruma: Ters polarite korumalı
Kullanım Alanları:
Akü Şarj Sistemlerinde
Güneş Enerji Panellerinde
Güç Kaynaklarında
Şarj Cihazlarında
Akülü Araçlarda – Motor Koruyucu
Endüstride Düşük / Yüksek Voltaj Algılamada

Şarj Cihazı Bağlantısı:

Düşük Şarj Motor Koruyucu Bağlantısı:
NO:(Normally Open): Normalde açık kontak
C :(Common): Ortak uç
NC:(Normally Closed): Normalde kapalı kontak
Besleme: (+) (-) Akü uçları (12VDC)

Dikkat: Akü ile çalışırken kablolar ilk önce devreye daha sonra aküye bağlanmalıdır. Sökerken ise ilk önce akü uçları sonra devre uçları sökülmelidir.
Voltaj Ayarı: İnce bir tornavida ile yukarıdaki şemada “Voltaj Ayarı” yazan yerden ayarlayınız. Voltaj ayarı yapılırken rölenin çekme/bırakma sesi takip edilmelidir. Eğer devre şarj kesicisi olarak kullanılacaksa akü tam dolu iken ayar yapılmalıdır. Düşük voltaj algılayıcısı olarak kullanılacaksa bu durumda boş/bitmiş akü kullanılmalıdır.
Histerezis: Açma–Kapama arasındaki fark girişe uygulanan voltajın %15-20si kadardır. Bu değer değiştirilmek istenirse R5 (histerezis) direnci lehimleri sökülüp değiştirilebilir..
